液晶拼接幕墻的出現解決了傳統電視幕墻的各種缺陷，是當今實用、先進、可靠、經濟的大屏幕終端顯示設備。不僅擁有高清、高亮、高色彩飽和度的優勢，還具有長壽命、低功耗、178度全方位觀看視覺效果，節能環保等優勢，這也是其一直被青睞的原因之所在。接下來，屏冠帶大家看看液晶拼接系統架構組成：

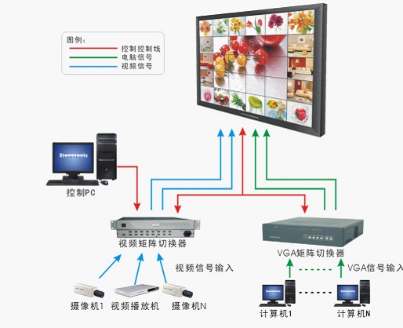

　　液晶幕墻的基本構成：機架、拼接單元、矩陣(分配器)、上位機、控制軟件包、各種線材。

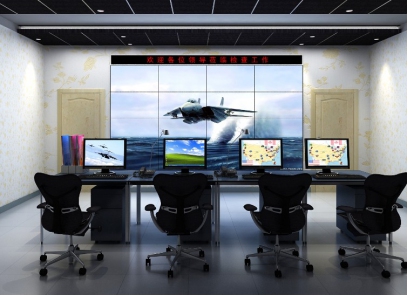

　　幕墻顯示尺寸及外觀尺寸計算：電視墻的大小按照慣例由幕墻單元的個數 ( 寬 m* 高n) 和單元的尺寸來計算，具體使用時可根據安裝環境選擇壁掛式支架安裝、立式支架安裝、落地機柜式安裝、嵌入式安裝，選擇不同的安裝方式時再加上邊柜及立式低座的尺寸，便可得到幕墻的外觀尺寸。

　　1.液晶拼接單元：DID液晶面板

　　屏冠拼接幕墻使用DID液晶屏，并經過技術處理，使其符合拼接幕墻的設計要求。 通過對液晶屏進行結構技術處理，改變傳統的液晶屏安裝形式，使液晶單元裝拆變得非常方便。

　　2.電源：拼接幕墻每一單元都有獨立的開關電源模塊，整機輸入使用帶保護地的單相三線制交流電源，并確保整個工程系統使用同一保護地。不能使用無保護地的電源，電源線的接地腳不能破壞。

　　3.矩陣切換器：矩陣切換器是對VIDEO 或VGA 信號進行切換和分配的切換設備，它可同時將多路VIDEO 和VGA輸入信號分別切換到任何一個或多個輸出通道。該設備具有斷電現場保護功能，能保存設備關機前的工作狀態，具備與計算機聯機使用的RS-232 通訊接口，并提供通訊協議和演示程序，方便聯機使用。

　　4.上位機(控制主機)：幕墻系統控制提供一個軟件包，可安裝于任何品牌的PC機，在windows環境下，運行軟件并通過RS232串行通信，用于對幕墻的信號和各種功能的控制。

　　5.機架：即幕墻架，用于固定液晶單元。屏冠可根據客戶實際需求，設計適用于不同客戶的幕墻架。

　　上海屏冠電子科技有限公司在液晶拼接屏領域深耕多年，有著豐富的施工經驗。優質的產品、專業的技術團隊、完美的售后服務，在市場上廣受好評，很多企業選擇與我們多次合作，這也足以證明屏冠的實力。
